Explicación del sistema GNSS RTK: Configuración de la base y el vehículo para realizar estudios con éxito
2026-03-12
Un sistema GNSS RTK completo es la columna vertebral de la topografía de alta precisión, ya que permite a los topógrafos alcanzar una precisión centimétrica en tiempo real. Pero, ¿qué es exactamente un sistema GNSS RTK y cómo se configuran sus componentes principales (la estación base y el rover) para garantizar el éxito de la medición? Como proveedor líder de GNSS, TOKNAV ofrece un sistema RTK GNSS completo, que incluye un kit de estación base GNSS de alta calidad, diseñado para simplificar la configuración y ofrecer resultados fiables a los profesionales de la topografía.

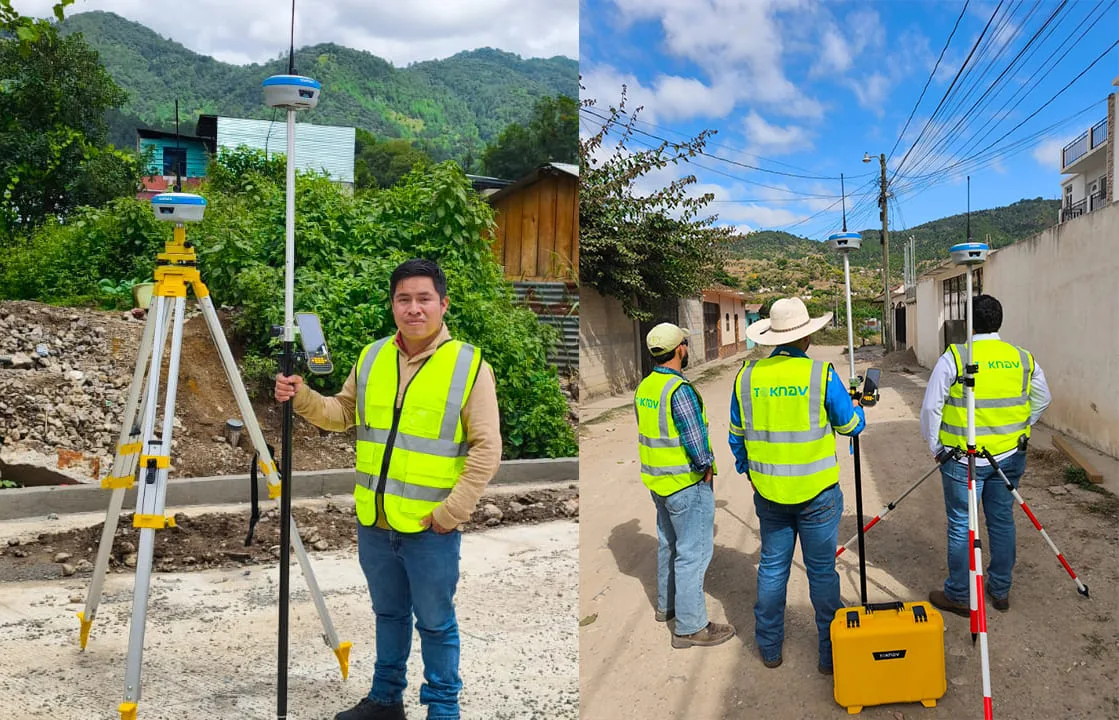

El kit de base móvil GNSS de TOKNAV simplifica la topografía de alta precisión para los profesionales de la topografía.
Empecemos por lo básico: ¿Cuáles son los componentes de un sistema GNSS RTK completo? Un sistema GNSS RTK típico consta de tres partes principales: una estación base, un vehículo móvil (receptor GNSS RTK) y un enlace de comunicación entre ellos. La estación base es un receptor GNSS fijo instalado en una ubicación conocida, mientras que el vehículo móvil es un receptor GNSS RTK portátil que se utiliza para recopilar datos sobre el terreno. El enlace de comunicación -normalmente UHF, 4G o NTRIP- transmite datos de corrección desde la estación base al vehículo móvil, lo que permite a este último ajustar sus lecturas de satélite y proporcionar un posicionamiento preciso.
Comprender las funciones de la estación base y del vehículo explorador es crucial para el éxito de la medición RTK. La función principal de la estación base es actuar como punto de referencia. Recibe continuamente señales de los satélites GNSS y calcula su propia posición. Dado que la ubicación de la estación base es conocida (ya sea a partir de un punto estudiado previamente o de una coordenada de la red nacional), cualquier error en las señales de los satélites se detecta y se convierte en datos de corrección. Estos datos de corrección se transmiten al rover en tiempo real. El robot, que se desplaza por la zona de medición, utiliza estos datos de corrección para eliminar los errores en sus propias lecturas de satélite, lo que se traduce en una precisión centimétrica.
Estudio de un caso real: Un proyecto de inspección de carreteras en el sur de Francia ganado gracias a una base y un vehículo Rover adecuados
El año pasado, un equipo de topografía del sur de Francia se enfrentó a un plazo muy ajustado para un proyecto de renovación de 12 km de carreteras rurales. El terreno era una mezcla de campos de cultivo abiertos y tramos arbolados, con una cobertura de telefonía móvil irregular. Al principio, utilizaron un receptor GNSS básico sin RTK y tuvieron problemas con los errores a nivel de metros, lo que les obligó a repetir las mediciones, con la consiguiente pérdida de tiempo y el consiguiente riesgo para los plazos.
Tras cambiar al kit TOKNAV GNSS base rover, siguieron las mejores prácticas para instalar una estación base fija en un punto de control certificado con una vista despejada del cielo (fundamental para la precisión de la señal). Utilizaron UHF para los tramos de corto alcance (donde la señal celular era débil) y 4G para las distancias más largas a través de tierras de cultivo abiertas. En cuestión de horas, el equipo logró una precisión centimétrica constante, incluso cerca de las líneas de árboles, lo que eliminó por completo la necesidad de repetir el trabajo.
¿El resultado? Terminaron el proyecto de 12 km dos días antes de lo previsto, ahorraron costes de mano de obra y consiguieron un contrato de seguimiento para realizar estudios de mantenimiento de las carreteras cercanas. Este ejemplo real lo demuestra: la configuración correcta de la base y el rover convierte la precisión teórica en un éxito medible sobre el terreno, incluso en terrenos difíciles.

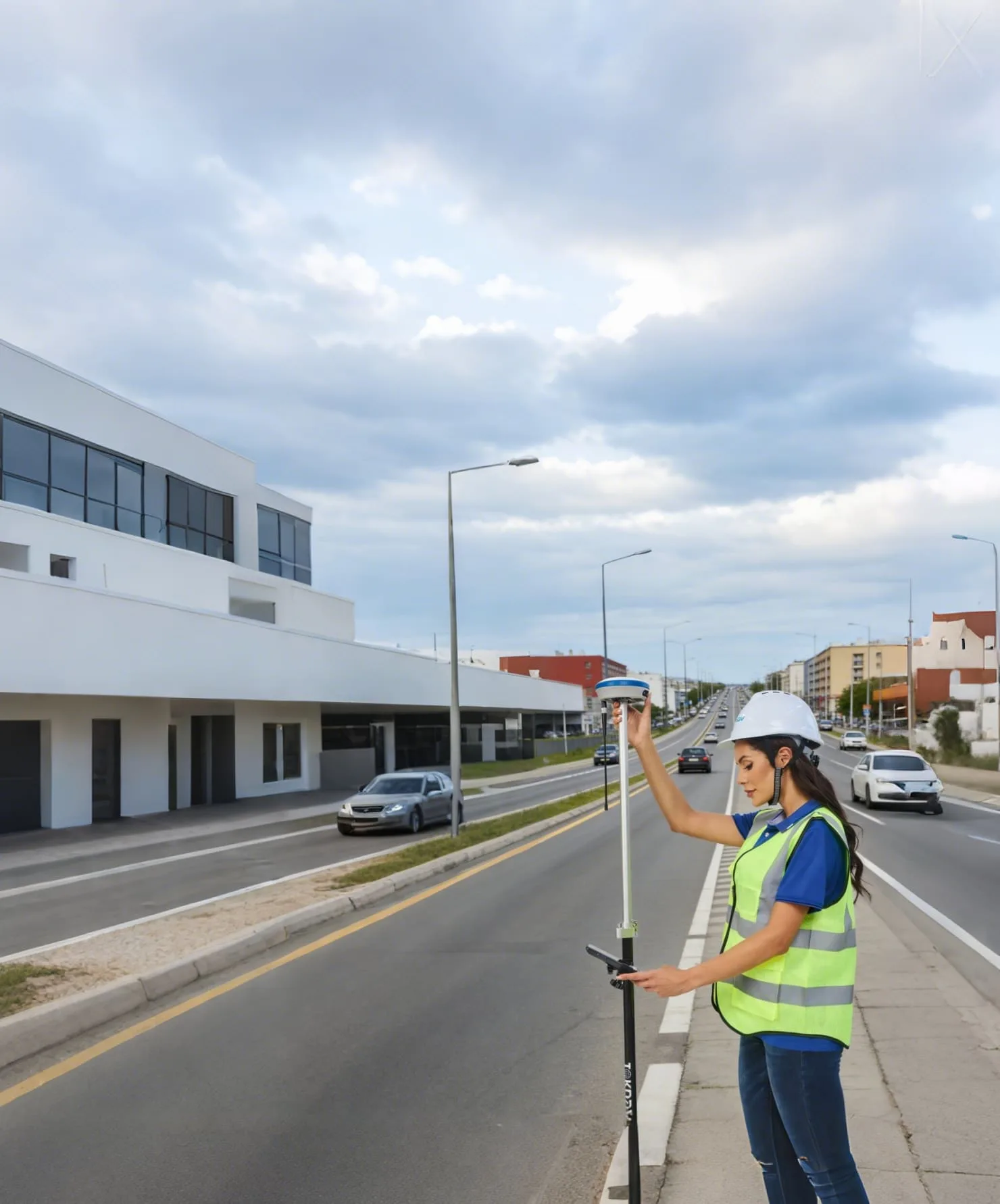

El sistema GNSS RTK de TOKNAV proporcionó precisión centimétrica para un estudio de 12 km de carreteras rurales en Francia, superando el plazo en dos días.
Guía paso a paso para configurar su kit TOKNAV GNSS Base Rover
La configuración de un kit de base móvil GNSS puede parecer desalentadora, pero con la orientación adecuada, es un proceso sencillo. Siga estos pasos para garantizar la precisión y la eficacia en su próximo estudio:
Elija una ubicación adecuada para la estación base: Elige una zona abierta sin obstáculos (árboles, edificios, líneas eléctricas) que puedan bloquear las señales del satélite. Opta por una superficie estable y nivelada para mantener la estación base estacionaria, lo que evitará desviaciones de posición que pueden arruinar la precisión.
Instala la estación base: Monta la antena de la estación base en un trípode de alta calidad, asegurándote de que esté nivelada y bien sujeta. Conecta la antena al receptor de la estación base, enciende el dispositivo y deja que se inicialice (normalmente entre 2 y 5 minutos).
Configure la estación base: Introduzca las coordenadas conocidas de su ubicación base (a partir de puntos de control preestablecidos o datos de la red nacional). Seleccione el método de comunicación (UHF, 4G o NTRIP) y configure la frecuencia de transmisión: siga la configuración predeterminada de TOKNAV para obtener un rendimiento óptimo.
Configure el rover: Encienda el receptor TOKNAV RTK (rover) y conéctelo al mismo enlace de comunicación que la estación base. Confirme que el rover está configurado para recibir datos de corrección; la mayoría de los rovers TOKNAV lo detectan automáticamente, lo que simplifica la configuración.
Calibrar y probar: Una vez conectado, calibre el sistema recopilando datos de un punto de control conocido. Compruebe la precisión inspeccionando una zona pequeña y conocida y verificando los resultados para asegurarse de que no hay errores de configuración antes de iniciar el proyecto.

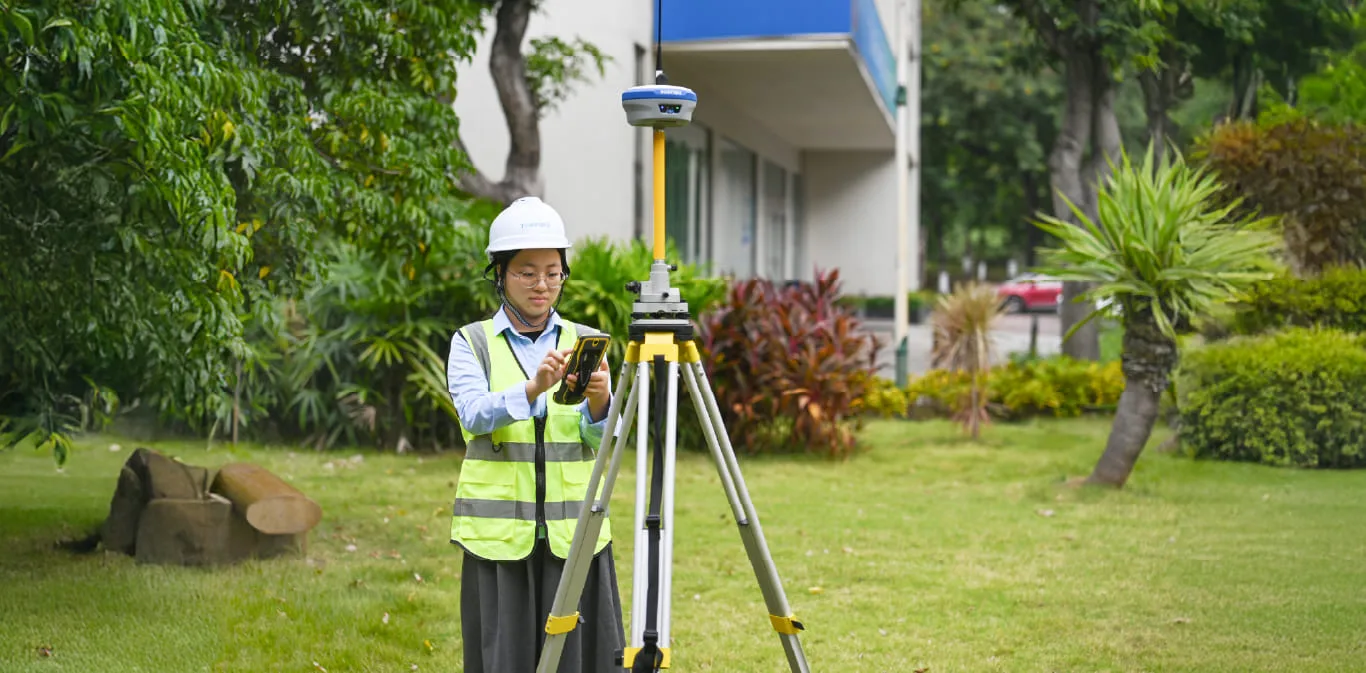

Siga la sencilla configuración de 5 pasos de TOKNAV para que su kit de base móvil GNSS alcance una precisión centimétrica.
Principales opciones de comunicación para sistemas GNSS RTK
Las opciones de comunicación son una parte fundamental de cualquier sistema GNSS RTK. La elección de la opción adecuada depende del alcance y la ubicación de la medición:
UHF: ideal para sondeos de corto alcance (hasta 10 km). Es fiable, no requiere conexión a Internet y funciona bien en zonas remotas con escasa cobertura de telefonía móvil.
4G: La mejor para levantamientos de largo alcance. Permite que las estaciones base y los vehículos exploradores se comuniquen a grandes distancias (incluso en regiones remotas) y se acopla bien con los vehículos exploradores de TOKNAV para una transmisión de datos de corrección perfecta.
NTRIP: Utiliza Internet para transmitir datos de corrección, ideal para topógrafos que utilizan redes RTK nacionales (habituales en Europa) en lugar de instalar su propia estación base. Los sistemas TOKNAV son totalmente compatibles con las redes NTRIP europeas.
Mejores prácticas de configuración GNSS RTK de TOKNAV
Para maximizar la precisión y minimizar el tiempo de inactividad, siga estas mejores prácticas recomendadas por TOKNAV:
Utiliza un trípode y un soporte de antena de alta calidad para mantener estable la estación base; los soportes baratos pueden provocar desviaciones de posición.
Evite las interferencias multitrayecto: Elige ubicaciones de la estación base libres de superficies reflectantes (edificios, agua, estructuras metálicas) que puedan distorsionar las señales del satélite.
Calibrar regularmente: Calibre el sistema antes de cada proyecto y después de cualquier reposicionamiento de la antena para mantener la precisión a nivel centimétrico.
Adapta las comunicaciones a tu zona: Utiliza UHF para distancias cortas, 4G/NTRIP para distancias más largas; los métodos mixtos (como UHF con 4G de reserva) funcionan bien en terrenos variables.
Prepárese para las condiciones sobre el terreno: Tenga a mano baterías de repuesto y un cargador portátil para evitar tiempos de inactividad, algo fundamental en las largas jornadas de estudio en zonas remotas.
Resolución de problemas comunes del sistema GNSS RTK
Minimice el tiempo de inactividad con soluciones rápidas para estos problemas comunes:
Mala recepción de la señal: Compruebe si hay obstrucciones (árboles, edificios) alrededor de la estación base/rover. Cambia la posición de la antena a un punto más alto o a una zona más despejada; incluso los obstáculos más pequeños pueden reducir la precisión.
Errores de comunicación: Comprueba que el enlace de comunicación (UHF/4G/NTRIP) está activo. Comprueba los ajustes de la base y el rover para asegurarte de que utilizan la misma frecuencia y el mismo protocolo.
Datos inexactos: Vuelva a calibrar el sistema y confirme que la estación base está ajustada a las coordenadas conocidas correctas: las coordenadas incorrectas son una causa común de errores.
Problemas de batería: Sustituya las baterías o utilice un cargador portátil. Los rovers de TOKNAV tienen baterías de larga duración, pero las baterías de repuesto son siempre un respaldo seguro para las inspecciones de todo el día.

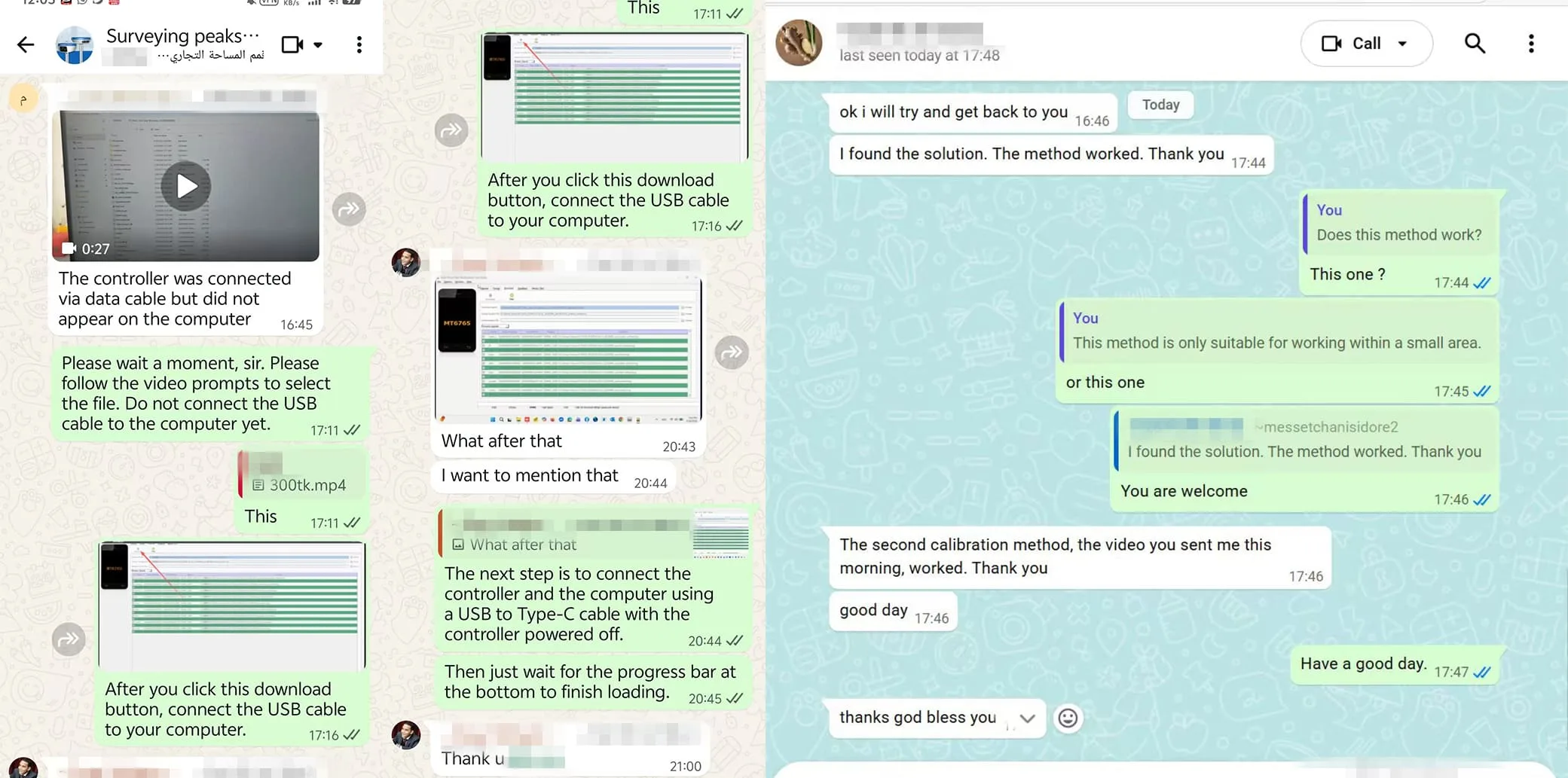

El equipo de soporte de TOKNAV proporciona una guía paso a paso para la resolución de problemas del sistema GNSS RTK.
Conclusión
Un sistema GNSS RTK bien configurado no es negociable para la topografía de alta precisión. Si conoce los componentes del sistema, las funciones de la estación base y del vehículo explorador, y sigue las mejores prácticas para la configuración y la resolución de problemas, podrá garantizar el éxito de la medición, ahorrando tiempo, reduciendo las repeticiones y ofreciendo resultados fiables.
El sistema GNSS RTK y el kit de base móvil GNSS de TOKNAV están diseñados específicamente para los profesionales europeos de la topografía, con una configuración simplificada, opciones de comunicación compatibles y un hardware duradero y probado sobre el terreno. Las soluciones de TOKNAV le ofrecen la precisión centimétrica que necesita, tanto si está topografiando carreteras rurales, obras de construcción o parcelas.
¿Listo para empezar?
Visite nuestra página de kits para vehículos de base para obtener más información sobre la solución de TOKNAV, o póngase en contacto con nuestro equipo de asistencia para obtener orientación paso a paso adaptada a su proyecto. No olvide explorar nuestra página de sistemas GNSS RTK para obtener más información sobre nuestras soluciones completas y adaptadas a las necesidades europeas.
