مستقبلات GNSS RTK: الاختيار والتحقق الميداني
اختر مستقبل RTK وفق المهمة: الرصد بعصا المساحة، أو قياس نقاط بالليزر، أو القياس بالصور، أو توفير التصحيحات من محطة ثابتة. ثم تحقق في الموقع من تكامل المستقبل ووحدة التحكم وخدمة التصحيحات وإعدادات الإحداثيات.
مقارنة طرازات جهاز الاستقبال RTK: T40 وT40Pro وT50Pro وtBase
قارن نماذج TOKNAV هذه بالمهام الميدانية التي تدعمها. افتح سجل كل منتج لورقة البيانات الحالية والتكوين المتوفر الخاص به.
| نموذج | سير العمل للتقييم | التمييز الموثق | تأكيد قبل الطلب |
|---|---|---|---|
| T40 | الرفع بعصا المساحة مع قياس نقاط بالليزر والتوقيع المساحي بالواقع المعزز AR | سير عمل القياس بالليزر؛ بطاريات مزدوجة قابلة للإزالة مع خاصية التبديل السريع | ظروف عمل الليزر، والسطح المستهدف، ووحدة التحكم المدعومة وإجراءات التحقق من صحة النقطة |
| T40Pro | الرفع بالصور وقياس الميل بوحدة IMU والتوقيع المساحي بالواقع المعزز AR | كاميرات تصوير مزدوجة؛ بطاريات مزدوجة قابلة للإزالة؛ أوضاع روفر وقاعدة وثابتة موثقة | هندسة التقاط الصور ومعالجة البرامج ورابط التصحيح المطلوب |
| T50Pro | مستقبل RTK مدمج للقياس التصويري والتوقيع بالواقع المعزز AR | جهاز استقبال بحجم كف اليد مزود ببطارية منشورة بقوة 7.4 فولت وسعة 6800 مللي أمبير في الساعة | سير عمل الصور وخطة الطاقة اليومية وتوافق وحدة التحكم |
| tBase | محطة مرجعية محلية مخصصة للنظم العالمية لسواتل الملاحة (GNSS). | روابط شبكة وراديو متزامنة؛ سعة البطارية المنشورة 13800 mAh | التحكم الأساسي، وبروتوكول الراديو والتردد، وإعدادات الطاقة، والتوافق مع وحدة الاستقبال المتحركة |
مرر أفقياً لعرض جميع الأعمدة.
يدعم T40 قياس نقطة الليزر، بينما يدعم T40Pro وT50Pro القياس القائم على الصورة. تم فحص مواصفات بطارية T50Pro مقابل ورقة بيانات 22 يوليو 2026 في 5 نوفمبر 2026. قارن وقت التشغيل في وضع الراديو والشبكة والكاميرا المقصود، مما يسمح بدرجة الحرارة الميدانية وخطة الشحن.
ما المستقبلات التي ينبغي لفريق المساحة وضعها في القائمة المختصرة؟
- العمل بعصا المساحة: ابدأ بتوفر التصحيحات والبرنامج الميداني وسهولة الاستخدام ومتطلبات التصدير. لا تغني الكاميرا عن إعداد صحيح للإحداثيات.
- النقاط التي يصعب الوصول إليها: مقارنة سير عمل الليزر أو الصورة بالأهداف التمثيلية. اطلب عينة من مجموعة البيانات وعمليات فحص مستقلة، وليس فقط مقطع فيديو توضيحي.
- نوبات العمل الطويلة: قارن خطة تبديل البطاريات وشحنها في وضع التشغيل المطلوب.
- عدة مستقبلات متحركة: حدد مصدر التصحيحات والاتصالات وملف الإحداثيات المشترك قبل اختيار تشكيلة المستقبلات.
قارن بين أجهزة الاستقبال المدرجة في القائمة المختصرة
- T40 مقابل T40Pro يغطي القياس المعتمد على الليزر والصور وسير العمل الميداني وترتيبات البطارية.
- T40Pro مقابل T50Pro يقارن بين أجهزة استقبال التصوير والتعامل والطاقة والمواصفات المنشورة.
- استخدم مركز مقارنة جهاز الاستقبال GNSS لاستكشاف T50 vs T50Pro وT20Pro vs T10Pro وT5 vs T5Lite، مع روابط لكل منتج وورقة بيانات.

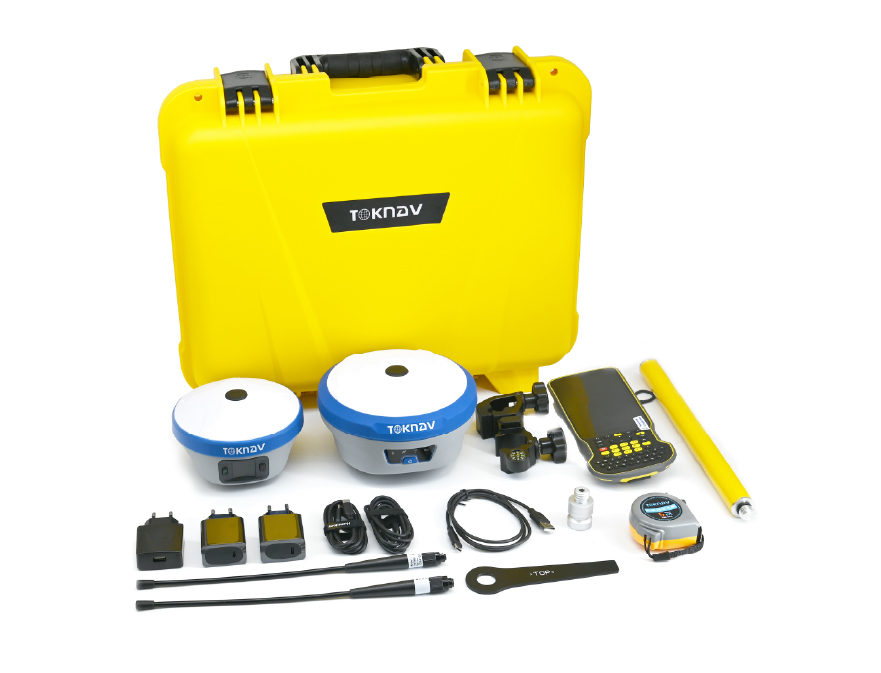

إعداد القاعدة والمستقبل المتحرك
تقوم قاعدة محلية بمراقبة الأقمار الصناعية في موقع هوائي ثابت وترسل معلومات مرجعية إلى جهاز استقبال متحرك. يمكن أن تؤدي الإحداثيات الأساسية غير الصحيحة إلى تغيير جميع مواقع وحدة الاستقبال المتحركة حتى عندما تبلغ وحدة الاستقبال المتحركة عن حل ثابت لـ RTK.
- اتفق على المرجع الجيوديسي للمشروع والإسقاط والوحدات ومرجع الارتفاع ونقاط الضبط المستقلة.
- تثبيت القاعدة بشكل آمن. أدخل الإحداثيات التي تم التحقق منها وارتفاع الهوائي باستخدام طريقة القياس الموثقة.
- قم بمطابقة رسائل التصحيح وإعدادات الراديو، أو قم بتكوين شبكة نقل معتمدة.
- قم بتكوين ارتفاع هوائي وحدة الاستقبال المتحركة وملف الإحداثيات ومعايير التسجيل.
- ارصد نقاط ضبط مستقلة وصدّر ملف اختبار قبل بدء جمع بيانات المشروع.
اتبع دليل إعداد القاعدة ووحدة الاستقبال المتحركة خطوة بخطوة. بالنسبة للمواقع التي تتمتع بتغطية خدمة مناسبة، قارن VRS شبكة RTK بقاعدة محلية.
توافق CORS وNTRIP: اختبر السلسلة الكاملة
يشير CORS إلى المحطات المرجعية التي تعمل بشكل مستمر. NTRIP هي وسيلة لنقل بيانات GNSS عبر الإنترنت؛ إن تسجيل الدخول الناجح وحده لا يثبت أن وحدة الاستقبال المتحركة يمكنها استخدام الدفق أو أن إحداثياتها تتطابق مع المشروع.
- الخدمة: التغطية والاشتراك وعنوان خادم caster NTRIP والمنفذ ونقطة البث المسموح بها.
- العميل: يدعم إصدار NTRIP والمصادقة ومتطلبات أمان الاتصال في جهاز الاستقبال أو وحدة التحكم.
- التصحيحات: رسائل RTCM الدقيقة ودعم الكوكبة والبرامج الثابتة ومعدل التحديث - وليس فقط التسمية "RTCM 3".
- وضع الشبكة: تحديد ما إذا كانت الخدمة المحددة تحتاج إلى موضع rover GGA والتحقق من إرسالها.
- المرجع: المرجع الجيوديسي والحقبة الزمنية لدى المزود، وتحويل إحداثيات المشروع ونموذج الجيويد أو الارتفاع.
استخدم NTRIP دليل الاتصال والتحقق وقائمة التحقق من تشغيل CORS/VRS. تأكيد التوافق مع الطراز الدقيق والبرامج الثابتة والموفر؛ لا تفترض دعم الشبكة العالمية.
القبول الميداني لـ RTK: ما الفحوص المطلوبة قبل العمل؟
اتفق قبل الاختبار على حدود الخطأ العددية ومدة الرصد والفحوص المتكررة والجهة المسؤولة عن القبول. احتفظ بالنتائج الناجحة والفاشلة. «الحل الثابت» حالة حسابية، وليس شهادة قبول للمشروع.
| تحقق | أدلة للاحتفاظ بها | التصرف عند الخروج عن الحد المتفق عليه |
|---|---|---|
| التحقق بنقاط ضبط أفقية ورأسية مستقلة | معرف النقطة وإحداثياتها المرجعية والمرصودة والفرق الأفقي وفرق الارتفاع مع إشارته الموجبة أو السالبة. | وقفة الإنتاج. التحقيق في المرجع وارتفاع الهوائي وظروف المراقبة |
| استمرارية التصحيح والتعافي | المصدر وعمر التصحيح وحالة الحل والطوابع الزمنية للانقطاع والاسترداد | وضع علامة على الملاحظات المتأثرة للمراجعة؛ إعادة فحص التحكم بعد إعادة الاتصال |
| إعادة الرصد على النقطة | إعادة رصد مستقلة بعد إعادة التهيئة وفق متطلبات المشروع | التحقيق في الخلاف بدلا من حساب متوسط الإزاحات غير المبررة |
| تسليم البيانات للمكتب | الملاحظات الأصلية، وملف الإحداثيات، والرموز، والوحدات، وعينة تصدير قابلة للقراءة | قم بحل مشكلات التصدير أو المرجع قبل توسيع المسح |
مرر أفقياً لعرض جميع الأعمدة.
تعمل قائمة التحقق من سير العمل الميداني والقبول على توسيع هذه السجلات لـ T40Pro. إذا كان الإصلاح غير مستقر، فاستخدم RTK دليل استكشاف أخطاء الحلول الثابتة وإصلاحها.
أسئلة المشتري الشائعة
هل يضمن عدد القنوات الأعلى دقة أفضل للمشروع؟
لا. تظل بيئة الإشارة والضبط المرجعي وتوافق التصحيح وإجراءات المراقبة جزءًا من النتيجة. التحقق من صحة التكوين المقترح مقابل المخرجات المطلوبة.
هل يمكن استخدام قاعدة ومستقبل متحرك من علامتين تجاريتين مختلفتين؟
ربما، عندما تكون رسائل التصحيح الفعلية والنقل اللاسلكي والبرامج الثابتة متوافقة. قم بإظهار التركيبة المقصودة على التحكم قبل قبولها.
اطلب مراجعة تكوين RTK
أرسل بلدك، ومهمة المسح، والنماذج المرشحة، وموفر التصحيح أو الترتيب الأساسي، ووحدة التحكم/البرنامج والتسليم المطلوب. قم بتضمين حدود الخطأ المقبولة إذا كانت محددة بالفعل.
