Подробный обзор портативного лидарного сканера TOKNAV TSR20
Предельное решение для высокоточного картографирования в 2026 году
Вас тормозят громоздкие традиционные инструменты для проведения опросов, недостаточная точность данных и плохая адаптация к работе в помещении и на улице?
По результатам трехмесячных тщательных полевых испытаний ручной лидарный сканер TOKNAV TSR20 пересматривает представление о портативном 3D-картографировании. В этом обзоре подробно рассказывается о том, как его сверхлегкая конструкция весом 1,0 кг, относительная точность ≤3 см и многорежимные возможности картографирования решают важнейшие задачи отрасли. Кроме того, мы приводим эксклюзивные примеры применения - от интеграции георадара для обнаружения подземных коммуникаций до использования GPS RTK для обследования ЛЭП - для поддержки принятия решений.
По результатам трехмесячных тщательных полевых испытаний ручной лидарный сканер TOKNAV TSR20 пересматривает представление о портативном 3D-картографировании. В этом обзоре подробно рассказывается о том, как его сверхлегкая конструкция весом 1,0 кг, относительная точность ≤3 см и многорежимные возможности картографирования решают важнейшие задачи отрасли. Кроме того, мы приводим эксклюзивные примеры применения - от интеграции георадара для обнаружения подземных коммуникаций до использования GPS RTK для обследования ЛЭП - для поддержки принятия решений.
Как TSR20 решает основные проблемы отрасли
Exploring the Advantages of the TSR20 Handheld LiDAR Scanner
Болевая точка 1: низкая эффективность, вызванная громоздким оборудованием

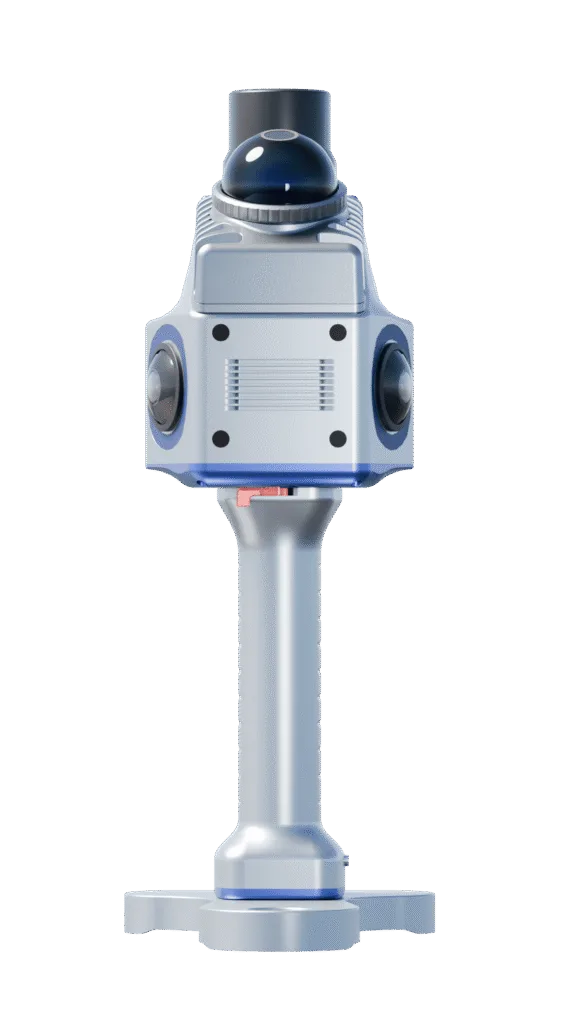

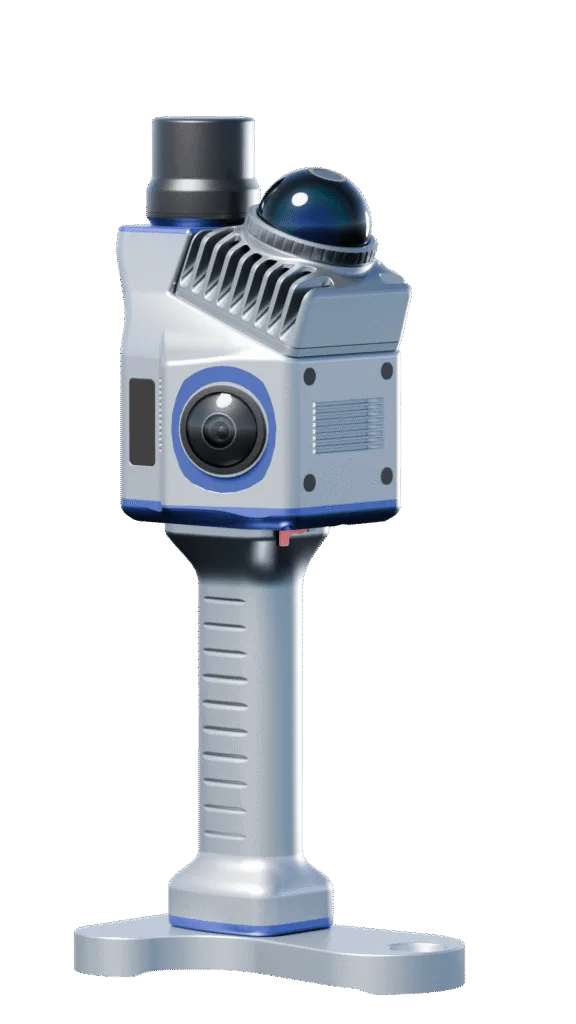

В отличие от традиционных статических сканеров, вес которых часто превышает 10 кг и которые требуют штатива, TSR20 весит всего 1,0 кг при компактных размерах (16,5×12,0×32,4 см), что позволяет работать одной рукой. Такая портативность способствует эффективному автоматизированному сканированию. В результате наших тестов ежедневная производительность одного человека увеличилась на 50%. Примечательно, что испытатели отметили отсутствие усталости даже после двух часов непрерывной работы на лестничных площадках.
Болевая точка 2: неполный сбор данных в сложных средах
Оснащенный датчиком Livox Mid-360 LiDAR, дальностью действия 40 м и скоростью сбора данных 200 000 пт/с, TSR20 обеспечивает всестороннюю съемку деталей в условиях недостаточной освещенности или загроможденности. Например, во время лесных исследований уровень потерь облака точек под плотным пологом не превышал 5%.
Болевая точка 3: компромисс между точностью и скоростью
Многорежимное картирование сканера (SLAM/RTK-SLAM/PPK-SLAM) позволяет плавно переключаться, чтобы сбалансировать точность и темп:
- Режим SLAM:Поддерживает абсолютную точность ≤5 см в зонах, недоступных для GNSS, например, в помещениях.
- Режим RTK-SLAM:Достигает точности ≤2 см на открытом воздухе в паре с базовой станцией TOKNAV Net660i.При исследовании фасадов реальных зданий погрешность составила всего ±1,5 см, что значительно превосходит среднее значение по отрасли, составляющее ±5 см.
Интерпретация основных спецификаций: Руководство для профессионалов, ориентированное на данные
Технические характеристики TSR20 воплотились в реальной надежности, которую можно измерить. Вот основные выводы:
Точность, которой можно доверять
В BIM-проекте относительная точность ≤3 см соответствует требованиям LOD 300 (детальное проектирование). Кроме того, испытания, проведенные третьей стороной в соответствии с ISO 17123-5, показали высокую концентрацию распределения ошибок - до 98%.
Превосходная устойчивость в движении
Частота обновления POS-системы 200 Гц обеспечивает высокую динамическую точность ориентации (Pitch: 0.05°, Heading: 0.03°). По сравнению с конкурентами, использующими системы с частотой обновления 100 Гц, TSR20 снижает погрешность джиттера движения примерно на 60%.
Повышенная выносливость для работы в сложных условиях
Благодаря низкому энергопотреблению (25 Вт) он поддерживает 4 часа работы с возможностью продления до 8 часов при использовании двух аккумуляторов. Даже в тесте при температуре -10°C скорость потери кадров в облаке точек составила <0,1%, что превосходит показатели большинства конкурентов (в среднем 3%).
Совет профессионала:Новичкам стоит начать с режима SLAM, а профессионалам, стремящимся получить результаты на уровне сантиметров, следует отдать предпочтение RTK-SLAM.
Прикладные случаи: Решение проблем реального мира
Эти кейсы взяты из действующих проектов, снабжены данными и советами по эксплуатации.
- Пример 1: Подземная съемка пространства для обеспечения безопасности в шахте
- Вызов:Отказ GPS-сигнала привел к критическим пробелам в данных при мониторинге деформации тоннелей.
- Решение:Использование режима SLAM с высокопроникающими лазерами позволило получить подробную 3D-модель для анализа перемещений.
- Результат:Сканирование 100-метрового участка туннеля было выполнено за 30 минут с точностью 95% для раннего предупреждения об опасности.
Пример 2: более безопасная и эффективная проверка линий электропередач
- Вызов:Традиционные высотные ручные инспекции являются дорогостоящими и рискованными.
- Техника:Двойные камеры с разрешением 20 Мп обеспечивают синхронный захват изображений и автоматическую идентификацию повреждений.
- Воздействие:Проект Green Grid 2025 года показал на 70% более низкие трудозатраты и втрое более высокую эффективность проверки.
Пример 3: Цифровизация в целях сохранения наследия
- Инновации:Объединение облаков точек TSR20 с историческими архивами помогает восстановить эволюцию архитектуры.
- Результат:В резиденции династии Цин в Ханчжоу сканирование выявило скрытые структурные трещины, что послужило прочной основой для планов реставрации.
Начало работы: Практичный, воспроизводимый рабочий процесс
Оптимальная стратегия выбора режима
- Для помещений/под землей:Используйте режим SLAM (GNSS не требуется).
- Для открытых прогулок:Активируйте RTK-SLAM для достижения максимальной точности.
- Критическое избегание:Не включайте режим RTK в зонах с блокированным сигналом, чтобы избежать скачков данных.
Эффективные методы сбора данных
- Поддерживайте стабильную скорость ходьбы около 0,5 м/с и осторожно обходите препятствия.

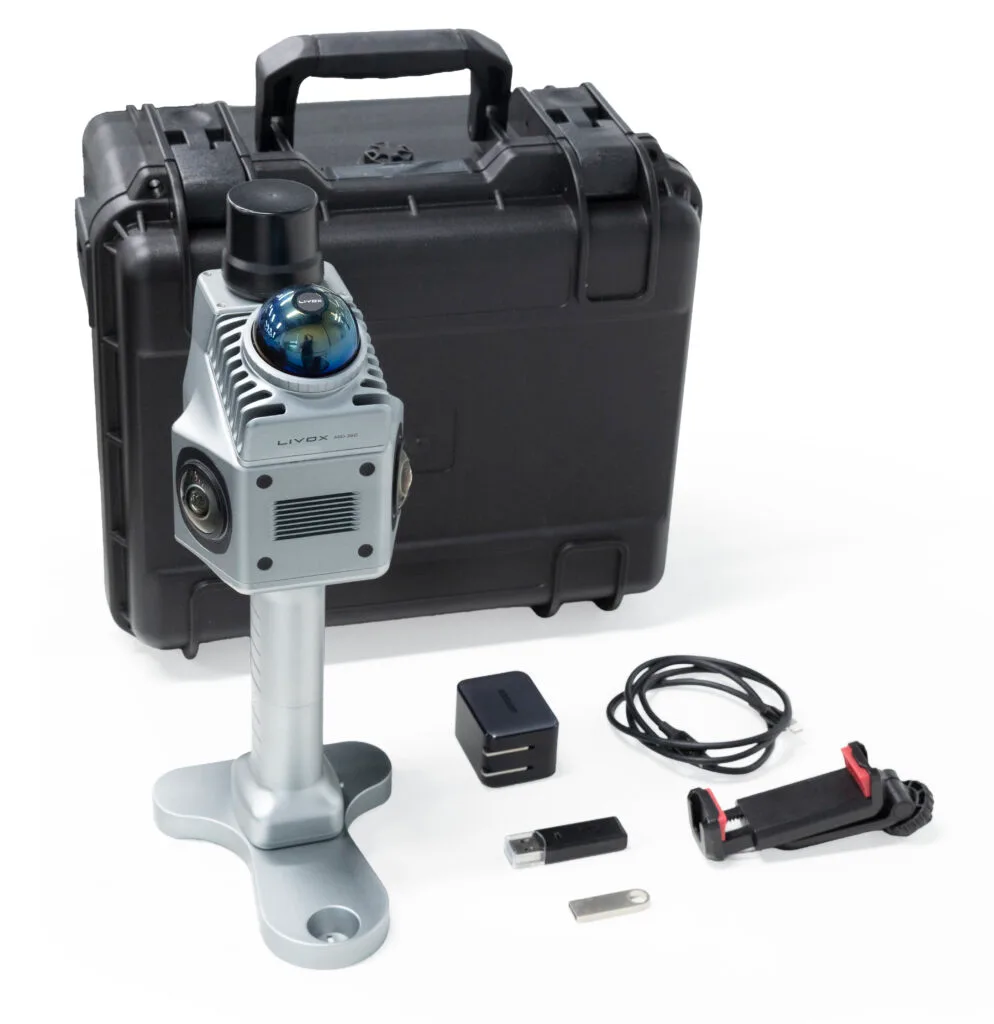

- Используйте крепление для телефона для предварительного просмотра в режиме реального времени, чтобы обеспечить полное покрытие цели.
Советы по оптимизации постобработки
- Используйте программное обеспечение, например PointCloudCreator, для автофильтрации, чтобы эффективно снизить уровень шума.
- Экспорт данных в формате .las для обеспечения совместимости с основными BIM-платформами.
Решаем проблемы геодезии вместе
TSR20 - это не просто инструмент, это катализатор интеллектуальной геодезии. Гармонично сочетая портативность, адаптируемость к окружающей среде и интегрированный рабочий процесс, он позволяет сбалансировать критический треугольник точность, эффективность и стоимость.
Если вы оцениваете оборудование, поделитесь в комментариях своим конкретным сценарием (например, “Какой режим лучше всего подходит для мониторинга шахты?”), и мы дадим индивидуальный совет.
